輕質(zhì)耐火材料可以隔熱，屬于隔熱材料.能減少窯體散熱、節(jié)約能源，還可減輕窯體質(zhì)量，降低窯爐造價。輕質(zhì)耐火材料的主要指標(biāo)有：體積密度、氣孔率、熱導(dǎo)率、使用溫度和機(jī)械強(qiáng)度。

  輕質(zhì)耐火材料的種類很多，按照使用溫度分為低溫型(小于900℃). 如硅藻土磚;中溫型(900-1200℃), 如硅酸鈣、輕質(zhì)黏土磚、硅酸鋁纖維;高溫型(1200℃以上)，如輕質(zhì)高鋁磚、氧化鋁空心球。按照形態(tài)分為纖維狀、多孔狀和顆粒狀。按照體積密度分為次輕質(zhì)(1.O-l.3g/cm3、輕質(zhì)(0.4-1.0g/cm3)和超輕質(zhì) (0.4.g/c而以下)。按生產(chǎn)方法分為加人可燃物質(zhì)法、泡沫法和化學(xué)法。

硅酸鈣制品

  硅酸鈣是指由CaO-SiO2-H20三元系統(tǒng)中的礦物制得的多孔保溫材料。耐溫高、能作保溫材料的有兩種：一種是由托勃莫來石水化物(5Ca0·6Si02·5H20)和增強(qiáng)纖維所組成，稱為微孔硅酸鈣制品，其最高使用溫度為650℃;另一種是由硬硅鈣石水化物(6Ca0·6Si02·H2O)和增強(qiáng)纖維所組成，稱為硬制硅酸鈣制品， 其最高使用溫度為1050℃。

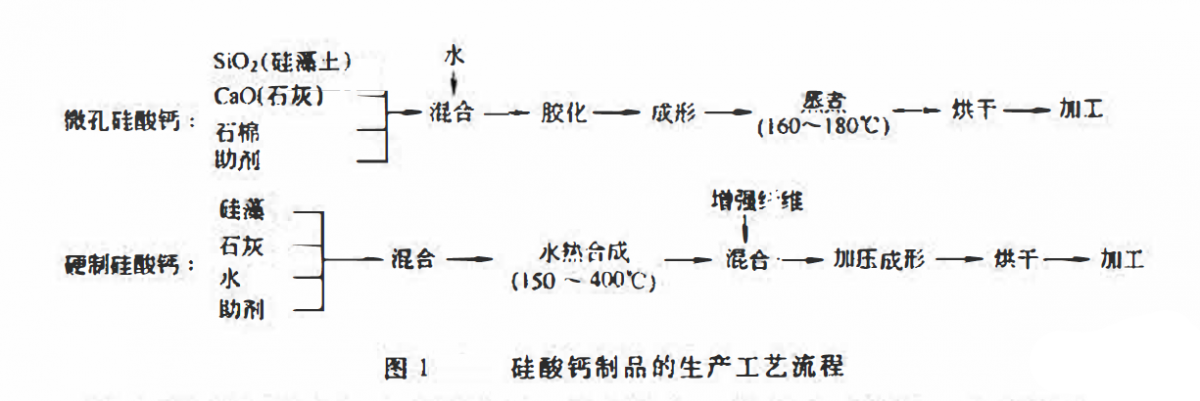

  ①硅酸鈣制品的生產(chǎn)工藝流程如圖1所示。

  ②成形方法有以下幾種。

  濕壓法：(活性料漿法)是把原料和水混合均勻后進(jìn)行膠化處理(動態(tài)水熱合成活性料漿)制成凝膠，再壓構(gòu)、脫水和蒸煮。

  擠壓法：是在原料中加人適量的水，混練均勻，制成半干泥料，通過積壓機(jī)擠壓。

  澆注法：是把原料用水或熱水分散制得泥漿.把泥漿注人模型中成形。在澆注過程中還可以進(jìn)行發(fā)泡處理。制品經(jīng)干燥后需進(jìn)一步加工，以保證尺寸準(zhǔn)確。

  硅酸鈣制品的體積密度很小 (0.14-0.2g/cm3，熱導(dǎo)率低[小于O.05W/(m • K)], 強(qiáng)度較高(0.4.MPa以上)，除用作優(yōu)質(zhì)隔熱、隔音材料外，還可以作為有機(jī)合成材料的填料。
