工業爐的爐底有活底和死底兩種。砌筑時先砌爐墻，然后在爐墻之間再砌爐底，這種爐底稱為活底，日常維修換磚比較方便。如果是先砌爐底，后砌爐墻，爐墻壓在爐底上，則稱為死底。

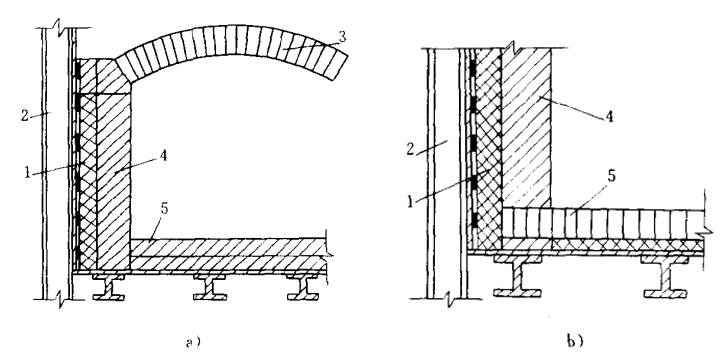

圖1 爐底的砌筑方法a)活底 b)死底

1--隔熱層;2-骨架;3-爐頂;4-爐墻;5-爐底;

  砌筑爐底時，按磚的排列形式有錯縫形、席紋形和人字形，如圖2所示。其中錯縫形使用最廣，人字形砌筑最堅固，但比較費工。

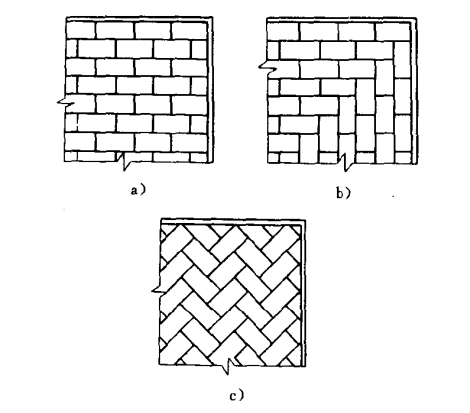

圖2 爐底砌筑形式a)錯縫形b)席紋形c)人字形

  在開始砌筑鋪底前，要檢查基底表面的水平。如基底水平誤差較大，可用泥漿找平，對個別特高部位可用砍削方法修平。還應根據圖樣的尺寸，算出爐底應鋪設幾層磚，如幾層平砌，幾層側砌。將爐底標高彈上線，以爐底為準逐層往下確定好尺寸，如圖3所示。

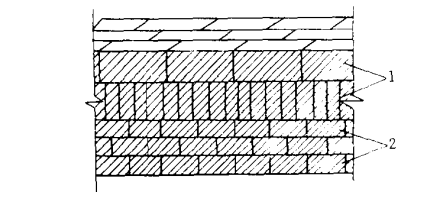

圖3 計算爐底鋪設磚層1-側砌;2-平砌

  小型爐子鋪底砌磚，可從一端開始砌至另-端;而對一些大型爐子，則應在爐子中間開始，然后向兩端展開。爐底的每層砌磚都要掌握水平，并且遵守錯縫原則。

  爐底砌磚，-般在爐底下面磚層采用平砌，上面磚層采用側砌，因?yàn)閭?cè)砌的磚層強度尺，耐摩擦。

  貫通式熱處理爐爐底的砌筑

  鋪砌貫通式熱處理爐爐底時，必須實行拉線砌筑，以保證爐底的水平。隨之按圖樣要求砌筑磚柱，并注意煙道位置。砌磚時不僅要選好磚的厚度，更要嚴格掌握每層磚縫的厚度。每砌至一定高度時，應用卷尺檢查，以便做到心中有數。待全部磚柱砌完后,檢查全爐所有磚柱的水平。

  在磚柱上干排導軌磚，使全部導軌磚保持一個水平，并形成一直線。如有個別低洼處，可以填放石棉板。接著在兩導軌磚之間填放大板磚。然后再在兩側的煙道上鋪砌大板磚。在鋪砌這塊大板磚前，可側放一塊擋板磚(見圖4)。平放煙道上的大板磚時要壓平、擠緊，總之，應在導軌磚的前后、左右都擠緊擠牢，不致發生移動。

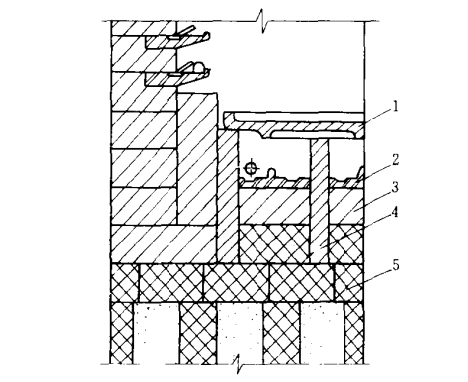

圖4 貫通式熱處理爐爐底的砌筑1-煙道;2-擋板磚;3-導軌磚;4-爐墻;5-噴嘴

  臺車式爐臺車的砌筑

  為了控制好臺車的砌筑高度，必須在底面上干排磚層，弄清全部磚層的排列情況。砌筑臺車時，應從沒有直墻的一端開始，往有直墻的一端進行。待工作面層磚全部砌完后，再在其上部砌筑直墻。

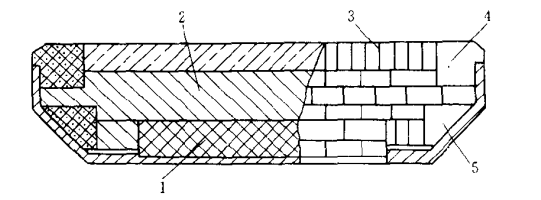

圖5 臺車的砌筑1-硅藻土磚;2-耐火粘土磚;3-鎂磚;4-側板磚;5-三角磚

  砌磚是從一端開始橫向排砌，當砌完第-排后再砌第二排。每排磚、每層磚的磚縫都應錯開，磚縫要小，泥漿飽滿。每層磚砌完后都要檢查其水平和高度，以保證砌完后的臺車工作面有一個平整的表面。

  先用硅藻土磚平砌底層，接著砌耐火粘土磚。當砌到三角磚和側板磚的位置時，首先應沿臺車的四周邊緣砌筑三角磚或側板磚，并使其與臺車骨架緊靠嚴密，然后再在臺車的中間填砌直形磚，磚與磚之間必須擠緊。砌到臺車工作面的最后一層鎂磚時，則應采用側砌，以增強砌體的抗壓強度。干砌完后，用細鎂砂填滿所有磚縫。

  箱式電阻爐爐底的砌磚

  砌筑前，在爐底和沿爐殼四周鋪放一層石棉板。由一側開始干砌硅藻土磚，側砌成網格形，如圖6所示，當?shù)?-層硅藻土磚砌完后，在其上面倒入粒度為2〜3mm的硅藻土，將網孔和磚縫全部填滿。

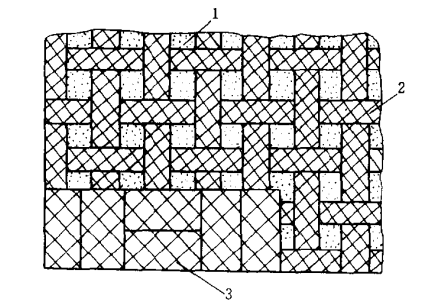

圖6 用硅藻土磚鋪砌爐底1-硅藻土粉;2-側砌硅藻土磚;3-平砌硅藻土磚

  第二層硅藻土磚采用平砌，要注意水平，然后再砌輕質耐火粘土磚。

  開始砌筑輕質耐火粘土磚時要進行干排，其目的有：

  1) 找出引出棒孔的位置，做到心中有數，不致被磚碰上。

  2)爐底擱磚應能自如地放入兩排托磚之間，不得過緊，以防砌磚時擺放不下(這兒所指的托磚，就是起支托耐熱鋼爐底板所用的耐火磚)，如圖7所示。

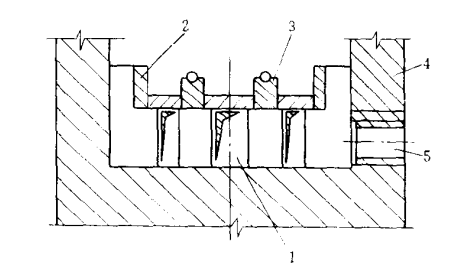

圖7 爐底托磚的砌法

1-耐熱鋼爐底板;2-爐底擱磚;3-輕質耐火粘土磚;

4-托磚(耐火粘土磚);5-硅藻土磚

  3)選用合適的磚來配砌，以保證托磚獲得應有的高度和合理的布置。

  砌筑爐底時，必須注意下列事項：

  1) 引出棒孔的位置找正后，首先從這端開始砌筑，以免孔位被磚堵上，而影響電熱元件的安放。

  2) 托磚要側砌，側砌的磚支承能力大，使用壽命長。在兩排爐底擱磚之間的托磚采用縱向順砌，而爐門兩端的托磚則為橫向側砌。

  3) 砌筑托磚時，--定要找好水平，應使?fàn)t底上的全部托磚處于同一水平面，這樣，爐底板安放平穩，受力均勻

  4) 所有托磚在砌筑時，都要設法相互擠緊，不得松動。

  5) 砌筑托磚時，不僅要注意水平度、直線度，而且要隨時掌握好托磚之間的距離。因?yàn)榫嚯x小了，爐底擱磚就放不進去，要想加工擱磚，那是相當困難的。

  6) 若爐底板的底部有加強肋，要精確地算出它在托磚上的相應安放位置，然后再在托磚上細心地砍出凹槽，以便讓所有的加強肋都座落在凹槽內。

  7) 如爐底板由數塊組成，則應考慮爐底板之間的接縫落在托磚上。當爐子在高溫工作時，如有氧化鐵皮從縫中掉下，也不致落到電熱元件上，以免造成短路事故。

  8)將爐底板放入爐內時，應使其所有邊緣都座落在托磚上，不得有架空部位。
